アーシング(作業編)



重要：
このページを見て作業した結果，動作不良等を起こしても責任とれません．
自己責任でお願いします．

購入編　　準備編　　作業編


ここまでで準備は出来たので実際にケーブルを接続していきます。
アーシングポイントはE33A乗りのたつひとさんに
聞いたところをそのまま真似しちゃいました(^_^;)

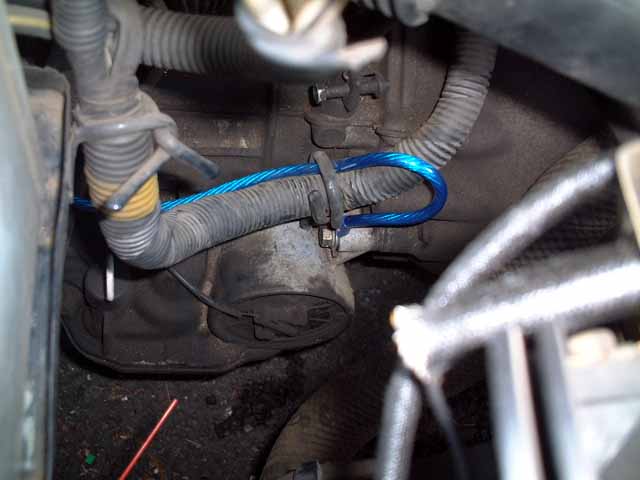

earth13 ATはここ。

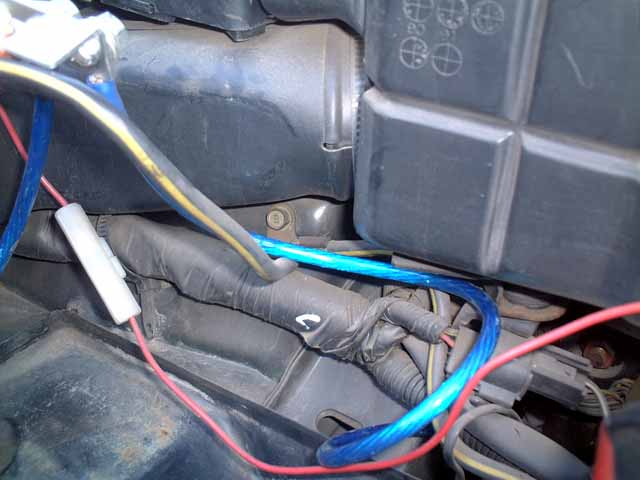

earth14 ケーブル接続後に写真取るのを忘れましたが写真ほぼ中央にある
ボディーアースのポイントがバッテリーの奥、エアクリーナーの下辺りに
ありました。ここにもアーシングケーブルを接続しました。

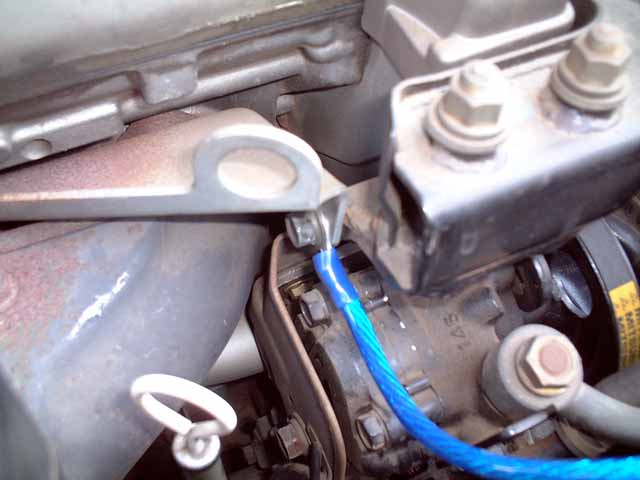

earth15 シリンダーはここ。

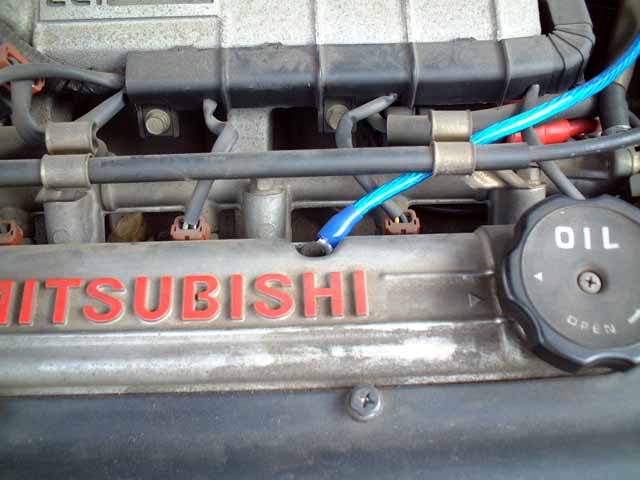

earth16 シリンダーヘッドはここ。

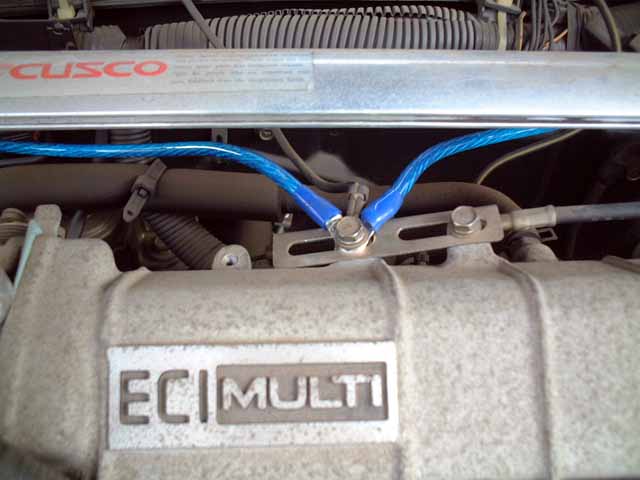

earth17 インジェクションはここ。 シリンダーヘッドのケーブルもここに接続。

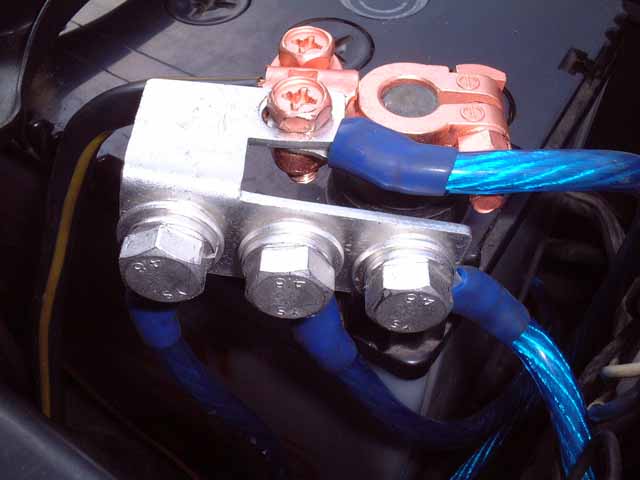

earth18 バッテリーターミナルはこんな感じになりました。

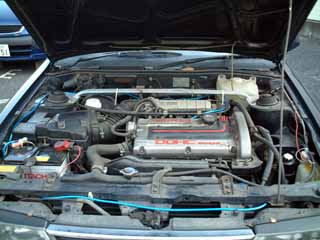

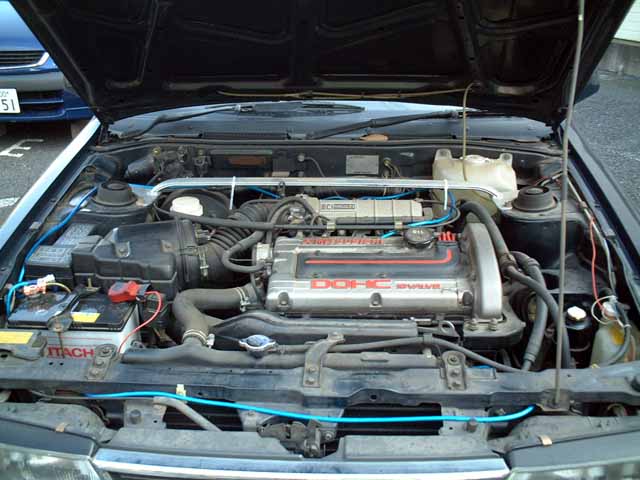

earth19 エンジンルーム全景。
もうちょっと増やしたいなぁ…
オルタネーターとシリンダーヘッドに追加予定です。




おまけ

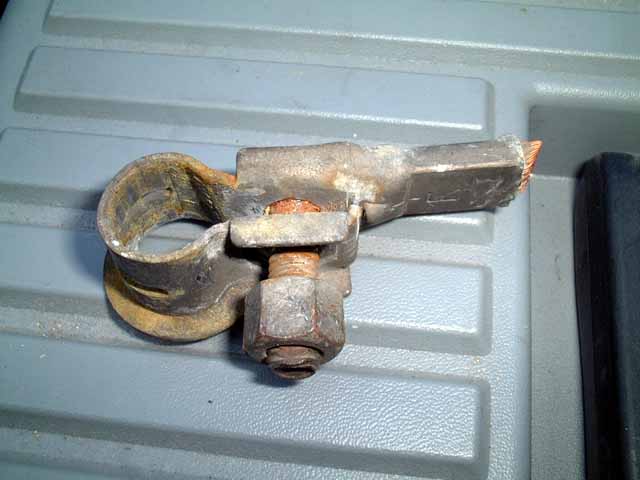

earth20 こ汚い交換前のターミナル。
電気通らなさそう〜(･_･;)
