TCUを修理してみる．
重要：
このページを見て修理した結果，動作不良等を起こしても責任とれません．
自己責任でお願いします．TCUの動作不良は危険が伴うので自信無い人は真似しないでね．
去年のECU故障
から早１年…G-FORCEの掲示板を読んでいると
ECUと同様にTCUでも電解コンデンサーの劣化によるトラブルが
起きる可能性があるらしい(-_-;)これは早速替えなければなるまい．
んで交換してみました(そのときの写真は下に…)
まぁ予想されたことではあったんでそんなに驚きはしないですが
実際に見てみるとやっぱりちょっと驚きのコンデンサーお亡くなり＆基板焦げ…
交換した結果嬉しい出来事も…
今から考えればこのコンデンサーのせいだったようなんですが
ＡＴ自体のトラブルかと思って諦めてた２→３速のシフト時の
変な感触(シフト時にアクセルOFFが遅れて300rpmくらい回転が上がってしまう)
も直っちゃいました(^.^)v
追記：やっぱりシフトタイミング少し変かなぁ？
修理直後はリセットされてただけとか…もうちょっと様子見します

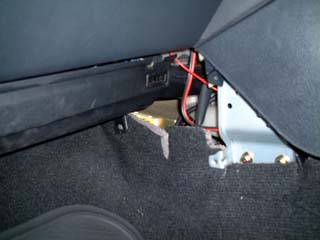

助手席側から見たところ．真中に見えている金色のやつがTCUです．

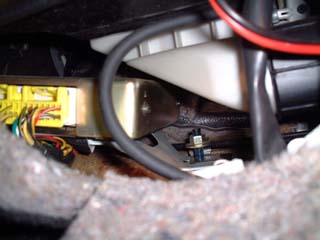

左がTCUでほぼ中央に見えてるのがとても外し辛いナット．
あまりにも外し辛いのでナットを外したあとステーを
曲げてTCUを取り外しました．そう何回も脱着するもんでもないだろうし
割り切りです(^◇^;)

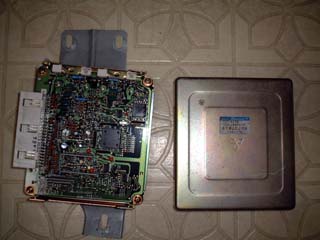

開けたところ

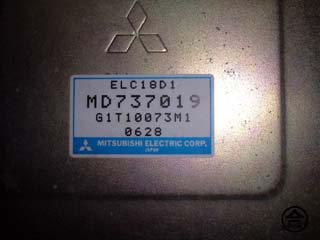

参考までに部品番号…

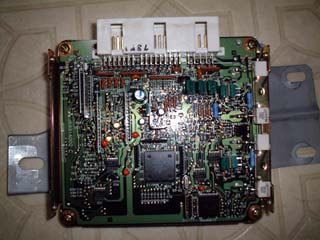

ほとんど見えませんが電解コンデンサーが５個使われてます．
内訳は50v47μF，10v47μF，25v47μF，50v1μFが2個です．
VR4のtcuに比べると１つ少ないらしいです．

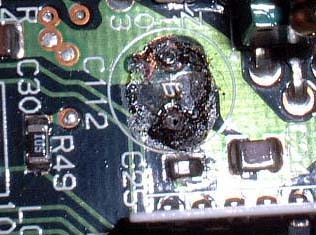

衝撃の写真！(^_^;)
50v47μFのやつがお漏らしをしてました(-_-;)

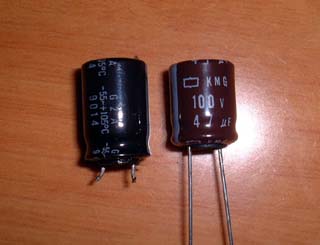

左：ダメになってしまってた電解コンデンサー(下が膨らんでるの判ります？)
右：新品

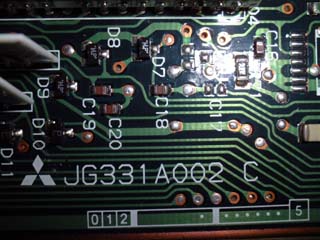

ついでに基板のシルク印刷
2001/08よりこのまま運用中…
G-FORCE掲示板，大感謝ですm(_'_)m
