ルームランプのLED化



重要：
このページを見て作業した結果，動作不良等を起こしても責任とれません。
自己責任でお願いします。

最近、LEDづいてる勢いで車のルームランプにも手を出してみました。


led1

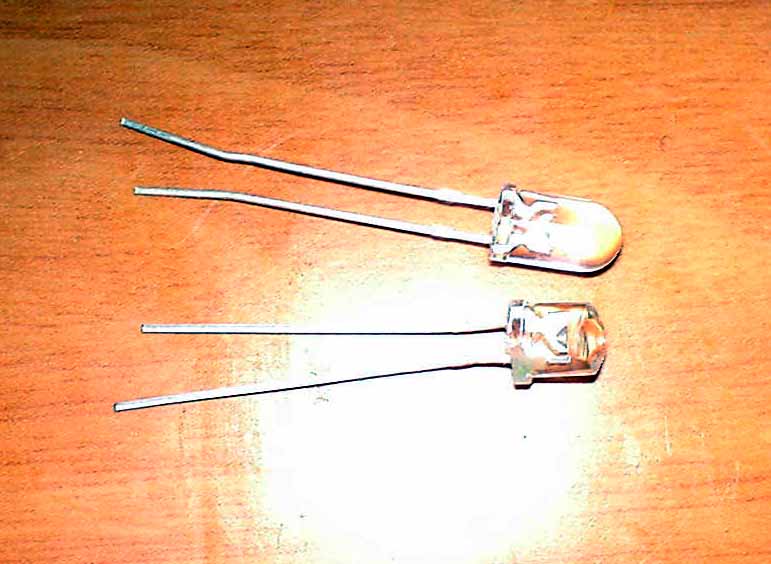

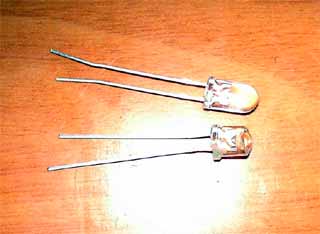

光の拡散を狙ってLEDのレンズ部分を削る。



led2

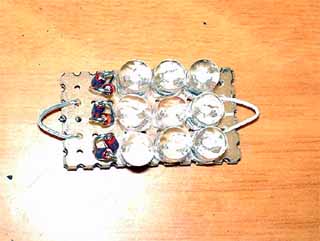

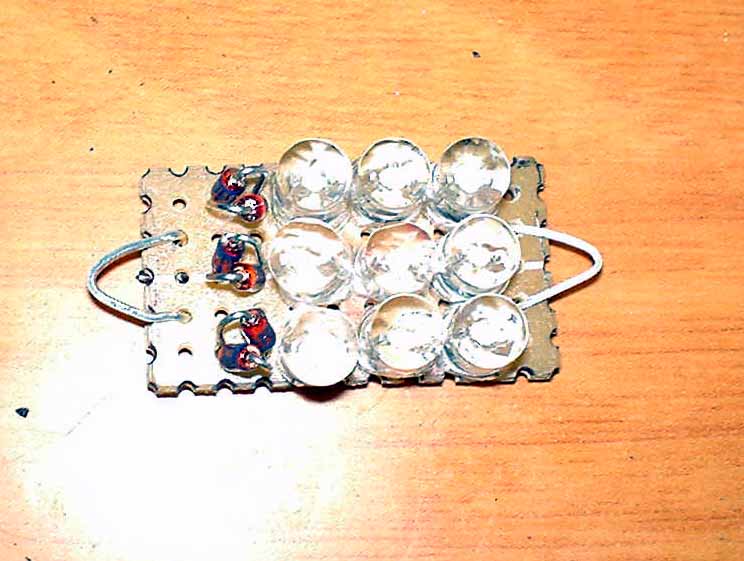

LED3個を直列に繋いで定電流ダイオードを２つ(E-103,E-153ひとつづつ、10mA+15mA)
を接続し、それを3列並べる(合計LED9個)
両端にLEDの切れ端で端子になる部分も作る。



led3

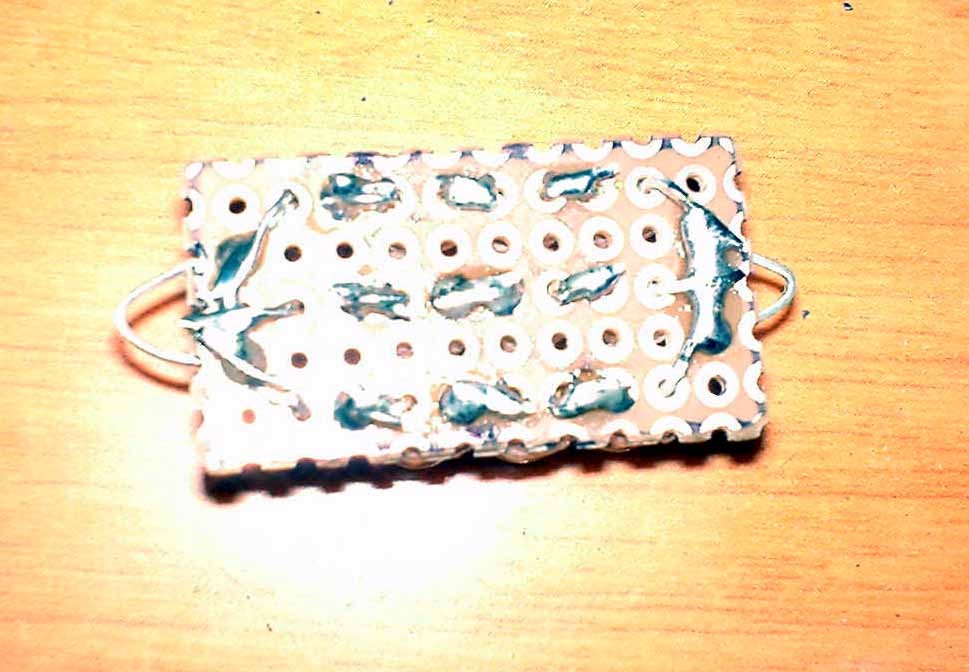

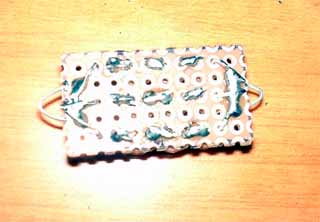

裏から見るとこんな感じ。
(素人なのできたないのは見なかったことに…)


led4

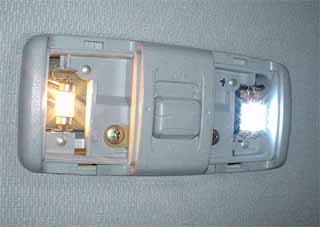

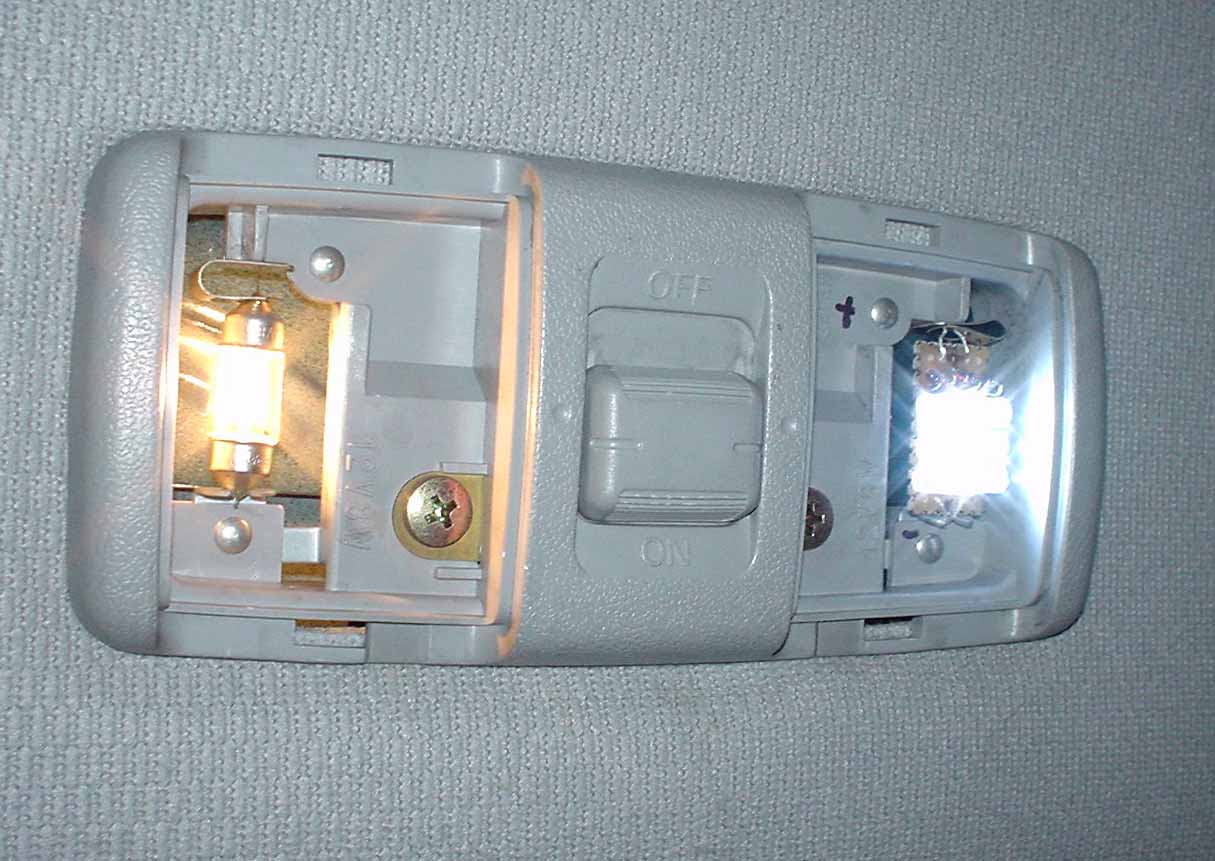

実際に取り付けてみたところ
判るとは思いますが、手前が元々の電球で奥がLEDで作成したものです。
それまではなんとも思っていなかったけど、LEDと比較すると従来の電球が
かなり赤っぽく感じます。



led5

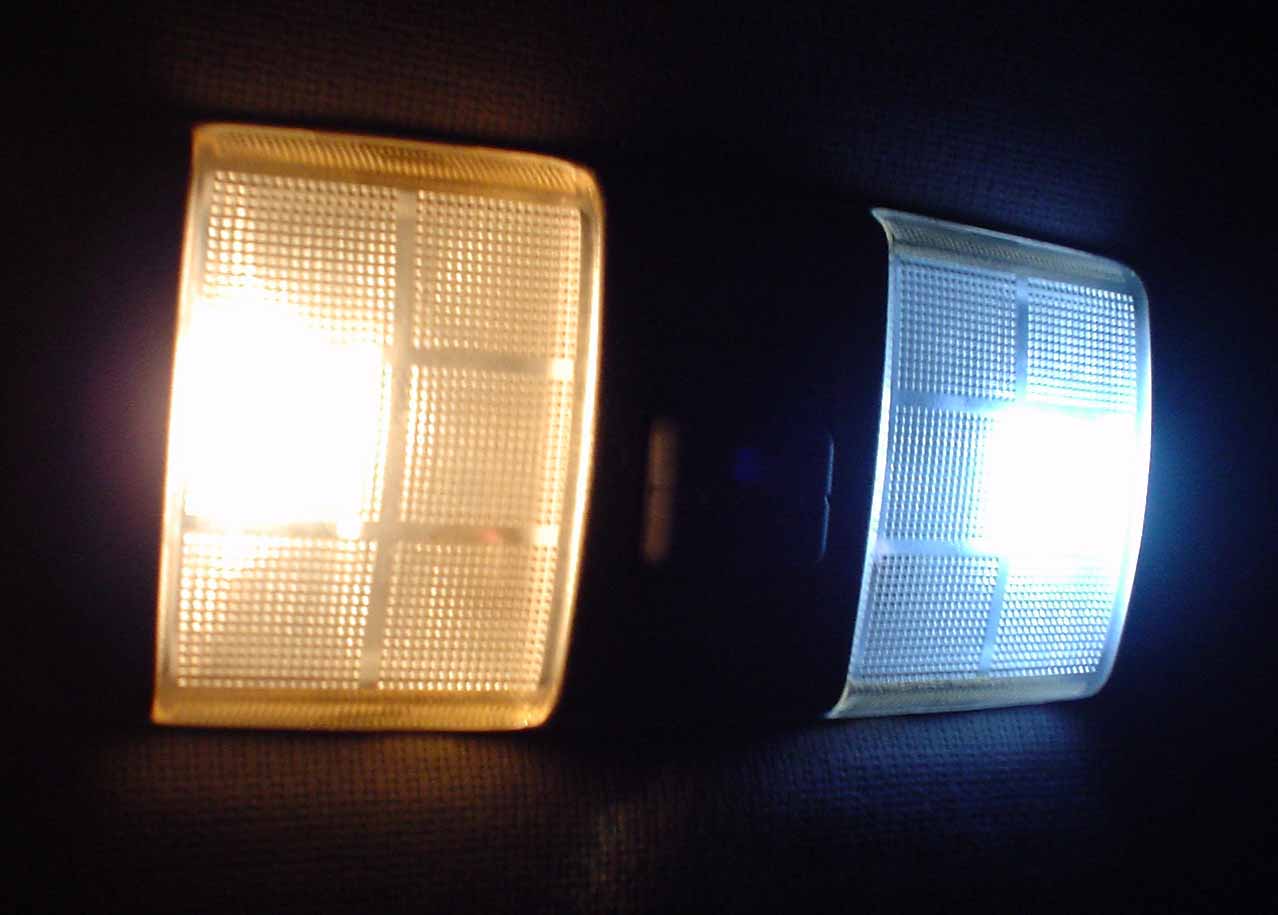

レンズも取り付けたところ



led6

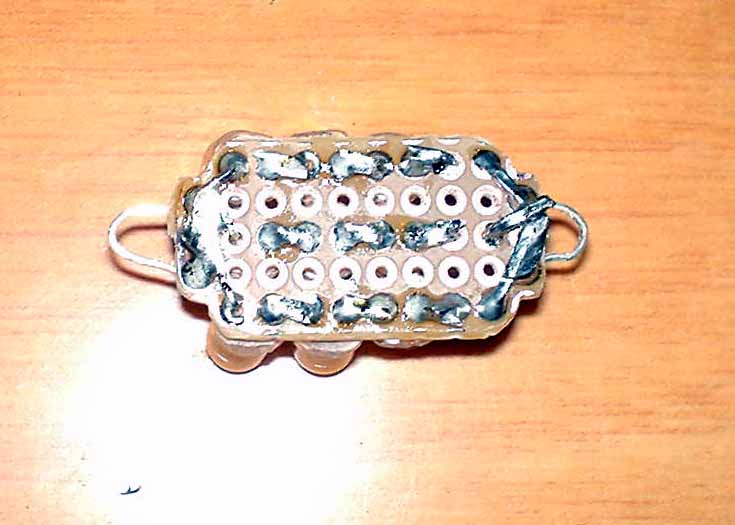

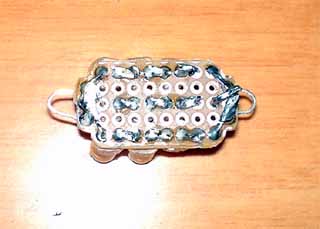

1つ目の経験を踏まえ、2つ目にチャレンジしてみました。
改良点は基板を小さめ削って、LEDのMJLED風カットをやめてみました。
結果としては基板は削った程度ではダメでもう1穴分小さくしないと収まりが
悪いです。カットの方は拡散するレンズの中に納まるのでしてもしなくても
変わらないっぽい。(少なくとも自分には判らない)





参考にしたサイト。というか下記２つのサイトのまねをしただけです。
My Favorites by hryk
12V用ルームランプキットの製作
