4MB増設メモリーを8MBに増やす.



重要:
カバーを開けると日本IBMの保証対象外となります.また,このページを見て 改造した結果,動作不良等を起こしても責任とれません.自己責任でお願いします.


参考にしたもの:NIFTY FIBMTP1/MES2,徹底活用ブック,MOBILE PC誌です.


なんとか110本体は手に入れたけど増設メモリなんて最近売ってるの見たこと無いよと言う方の参考になれば…

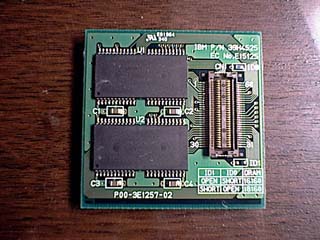

mem01 4MB増設メモリーを外してメモリーに貼ってある白いシールを剥がす.

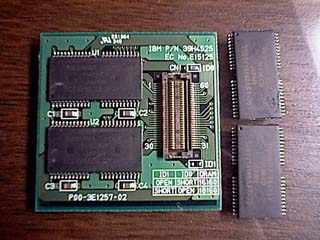

mem02 メモリーチップを準備する.3.3v 16Mbit 16160互換というチップでした.18160を使っている増設メモリーボードもあるらしいです(見た事無いですが…).上下同じ種類のチップを使用してください.ぽんたはLib20/30用増設メモリーから剥がしました.(東芝 TC51V16160BFT-70)

Samsung KM416V1000C多分同等品(^^;)のデータシートをGET!する注:このデータシート上ではRASは15ピンになってます.

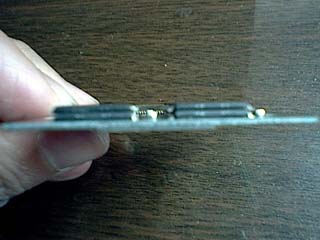

mem03 準備したメモリーチップを増設メモリー基板上のチップの上に乗っける.

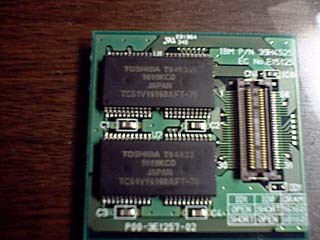

mem04 18ピンを除き,上下のメモリーの足をハンダ付けする.隣の足とブリッジしないように気をつけてください.ピンの場所的には18番目では無いんですけど中間の足が無い部分も3本あるとみなして数えるとか…って何かで読んだ気がする(うろ覚えモード). データシートを見ても3本分数字が飛んでるし…

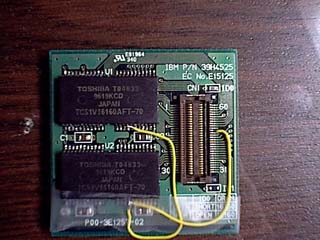

mem05 上のチップの18ピン同士,コネクターの49ピンをジャンパー線で繋ぐ.




重要:
カバーを開けると日本IBMの保証対象外となります.また,このページを見て 改造した結果,動作不良等を起こしても責任とれません.自己責任でお願いします.


ハンダ付けの自信は無いけど8MBにしたいという人はしのさん が代行サービスしてます.
