ADTEC製16MB増設MEMORYに8MB増やす．
重要：
カバーを開けると日本ＩＢＭの保証対象外となります．また，このページを見て
改造した結果，動作不良等を起こしても責任とれません．自己責任でお願いします．
しのさんが突然言い出したアイデアそれは…
貴重品のADTEC製16MBメモリにカメカメしてあと8MB増やしちゃえという
なんと世にも恐ろしく勿体無いおばけが出そうアイデアだった...。。"(/><)/
これを公開することを快く了承してくださった
しのさん
に感謝します．
我楽多苑で公開中のover20mというレジスタセットプログラムで
この24MBメモリにも対応していただきました。苑主さんありがとうございます。

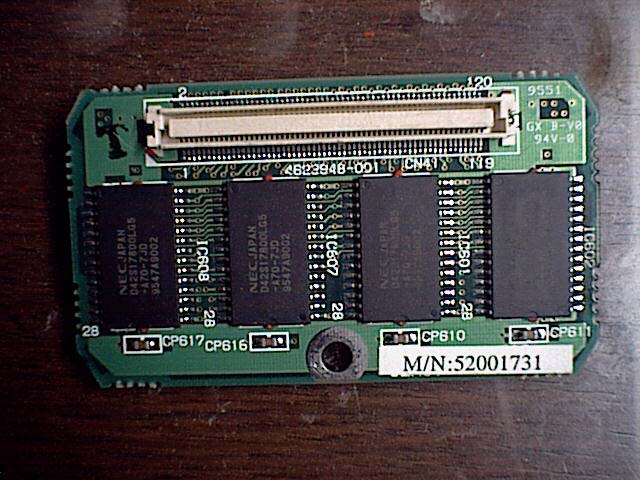

これから生け贄になってしまう対応機種不明の増設メモリ(^_^;)
ちなみにチップは「NEC D42S17800LG5-A70」です．

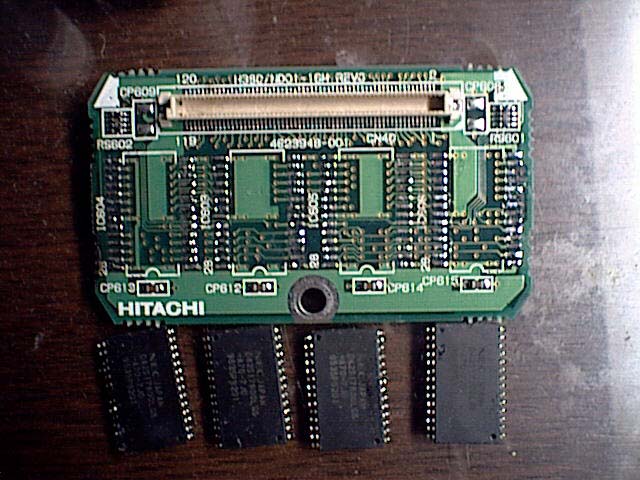

剥がしてしまったところ．剥がしかたは，はんだ吸い取り線で余分なはんだを吸い取ってしまった後，チップと足の間にマチ針を入れてコテを当て，足を浮かすの繰り返しです．
君の死は無駄にしないよ…(-人-)

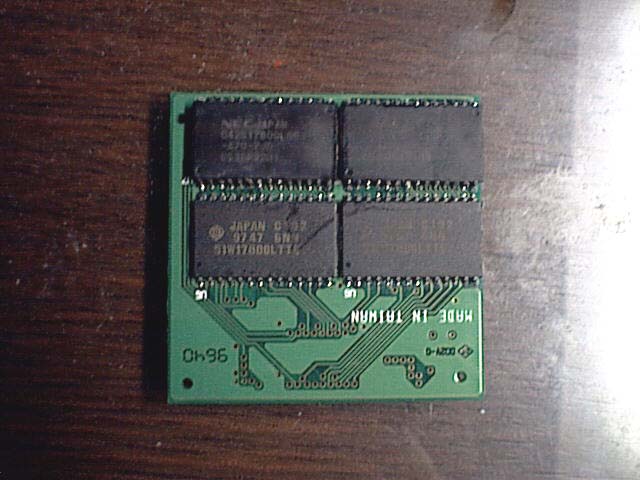

そして4枚のうち写真上の2枚だけカメカメしたところ．
16MB基板に乗っていたチップは「HITACHI 51W17800LTT6」です．
Samsung KM48V2100C多分同等品(^^;)のデータシートをGET!する．

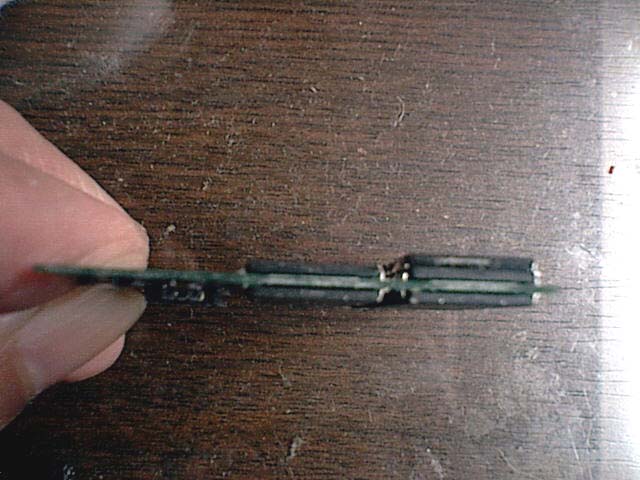

見づらいですけど，それを横から見たところ(写真右上)

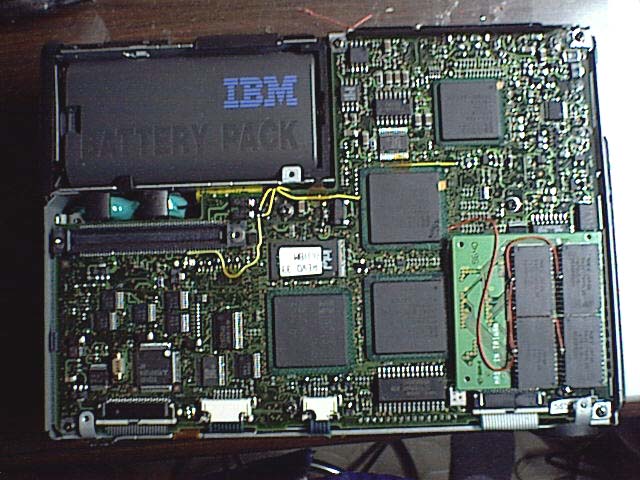

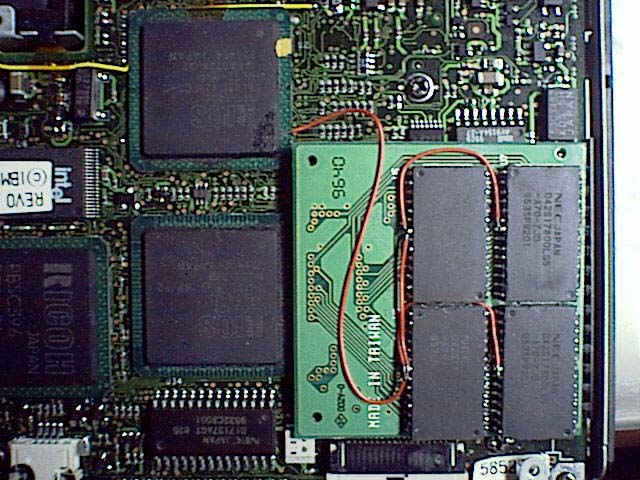

4枚ともカメカメし終わってRAS(7pin)を繋いだところ．メモリとメモリの間が狭いので
写真左側のチップからはんだ付けした方が良いかもしれません．右側から付けたら
浮かしているRASのピンが邪魔でやりづらかったです．そしてRASの線が不自然な形
なのはメモリ取り付けの向きを180度勘違いしたため…
途中の写真撮るの忘れちゃった(^_^;)ゞ
作業を終わったあとの全体．あとはカバーを閉めて完了です．…と思ったらメモリの厚みでカバーがちょっときつくなっちゃいました(^_^;)とりあえず閉まりますけどね．
ここで起動しなおせば28MB(内蔵4MB+増設24MB)で起動すると思っていたのですが…
なんと32MBと認識されてしまいました．どうやらBIOSがメモリを正しく判断できてない？
みたいなのでDARK2301(nifty:FMPC/LIB/05/13)を使用して設定を見ると02,03のところが
DBDCで認識されてます．これをCBCCで設定し直して再起動すると…

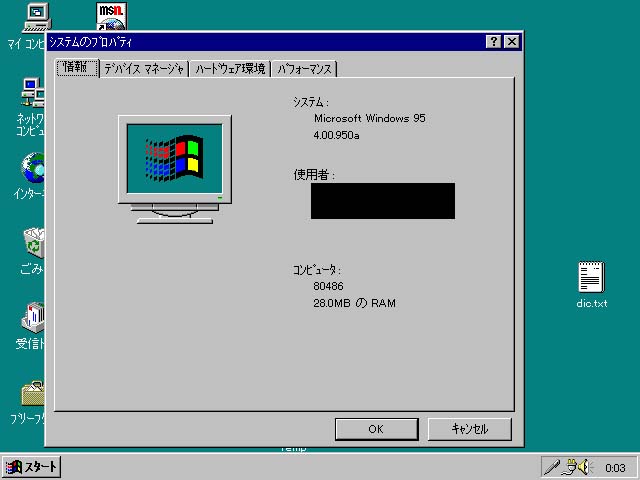

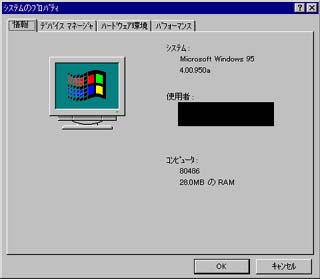

今度は28MBで動いてる様子．まだ作成したばっかりなのでもうちょっと使いこんで
様子を見ます．
00/07/12追記
やっぱり認識がおかしいようなのでプログラムを作成しました．
内容は03がDCだったら02,03をCB,CCに変えてリブートするという簡単なものっす．
このプログラムも出来たことだし，誰か増設24MBメモリ挑戦しますか？
16MBメモリ＋8MBメモリとか16MBメモリｘ３で24MB２セットとか…
お手伝いしますよ(^.^)/
お手伝いというくらいだから対価は求めません．但し成功を保証はできませんけど．
(今まで失敗したことは無いですよ，念のため(^-^;))
保証が必要ならしのさんのところでお願いしますm(_'_)m
なんてちっちゃく書いてみる…だって商売する訳じゃないから何台も
作るのも大変だし(^-^;)とりあえず１名様かな？

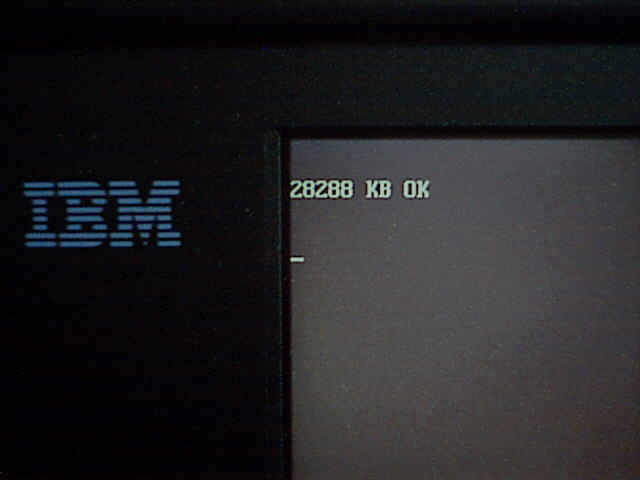

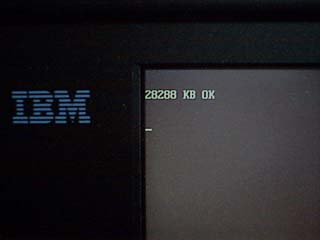

起動時のメモリカウントです．28288KBと表示されてます．今までの経験上搭載メモリ量-384KBで
表示されているのでとりあえずは正しそうです(^_^;)
00/09/04追記
上記プログラムを使うと内蔵メモリをカメカメで8MBにしたメモリの
認識がおかしくなること判明(_ _;)直さなきゃ．
まぁCFを共用しなければ問題は無いんですが…
02/09/30追記
我楽多苑でover20mというレジスタセット
プログラムが公開されてます。苑主さんにお願いしたところ、この24MBメモリにも
対応していただけたので、このプログラムを使うことをお勧めします。
実績のあるチップ(動作保証は出来ません.自己責任でお願いします.(^_^;))
| NEC | D42S17800LG5-A70 |
| HITACHI | 51W17800LTT6 |
| HITACHI | 51W17800BLTT7 |
| samsung | KM48V2100BS-L6 |
重要：
カバーを開けると日本ＩＢＭの保証対象外となります．また，このページを見て
改造した結果，動作不良等を起こしても責任とれません．自己責任でお願いします．
ハンダ付けの自信は無いけど28MBのPC110を使ってみたい人はしのさんが代行サービスしてます．
やめちゃったらしいですm(_'_)mでも頼めばやってくれるかな？(^_^;)
